Термостатичен радиаторен вентил: видове, методи на монтаж, настройки и как да изберете

Термостатичният радиаторен вентил осигурява значителни икономии на разходи за отопление по време на отоплителния сезон.

Автоматичните клапани за регулиране на степента на нагряване на батериите се използват успешно, както в автономни системи за частни къщи, както и в апартаменти с централизирано отопление.

Дизайнът, принципът на работа и вариациите на устройството на вентила, както и тънкостите на монтажа и настройката на термостата - читателят ще научи всичко за това в тази статия.

Цел и обхват на приложение

Термостатичният радиаторен вентил е предназначен за регулиране на отоплението на отоплителен радиатор. Затварящото устройство автоматично контролира хлабината в тръбата, през която охлаждащата течност постъпва в радиатора. Това устройство е известно още като термостатична вентилна глава.

Вентилът, както бе споменато по-горе, е предназначен за регулиране на температурата в помещението. Той осигурява значителни предимства както в автономни, така и в централни отоплителни системи. Монтира се не само пред радиатори, но и в зони, където пластмасовите тръби не могат да издържат на топла вода с висока температура.

Термостат е необходим и когато жителите напускат апартамента или къщата си за продължителен период. През този период е достатъчно температурата в къщата или апартамента да се поддържа на 15-16 градуса по Целзий. Тази мярка помага да се спестят разходи за отопление.

Трябва обаче да се помни, че термостатът е способен да намали нивото на нагряване на батерията, но не може да надвишава началната температура на охлаждащата течност.

Предимства от използването

Икономическите ползи от използването на термостатични глави могат да се реализират само когато разходите за отопление се измерват на база апартамент. Тоест, един измервателен уред отчита потреблението на топлина на един апартамент.

При инсталиране на измервателен уред за цялата сграда или вход, разходите се разпределят между всички апартаменти въз основа на размера на жилищната им площ. Оборудването на радиатори с термостати в отделни апартаменти няма смисъл.

В частните домове автоматичен спирателен вентил, синхронизиран с котела, постоянно поддържа зададената температура на радиатора. Това елиминира излишната консумация на топлина. Котелното оборудване постоянно консумира гориво на оптимално ниво.

Ползите от използването на термостатичен вентил стават очевидни в сметките ви за ток или газ. При използване на течно или твърдо гориво, спестяванията се отразяват в намален разход на гориво.

Принцип на действие

Принципът на действие на термостатичния регулиращ вентил се основава на явлението термично разширение на телата при нагряване. Термостатната глава съдържа термично разширяваща се течност.

Всяко колебание в температурата на околната среда в помещението води до промяна в обема на течността, което от своя страна действа върху стеблото като поплавък.

С повишаване на температурата на топлата вода, буталният прът се движи надолу, стеснявайки хлабината в термостатичната глава, като по този начин намалява потока на охлаждаща течност в радиатора за единица време. Нагряването на нагревателния елемент намалява.

Ако батерията се охлади прекомерно, термостатът работи в обратен ред. Оптималната температура на нагряване на батерията е маркирана на скалата с прорез на въртящата се капачка на термостата.

Например, главата е настроена на температура 22 градуса по Целзий. Ако температурата на въздуха се повиши до 23 градуса по Целзий, термостатът ще спре подаването на охлаждаща течност към радиатора. Радиаторът ще се охлади до температура, при която вентилът на радиатора ще отвори отвора и топлата вода ще възобнови циркулацията си през уреда.

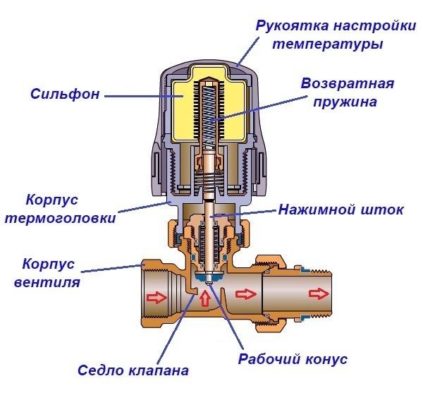

Устройство за термостатичен вентил

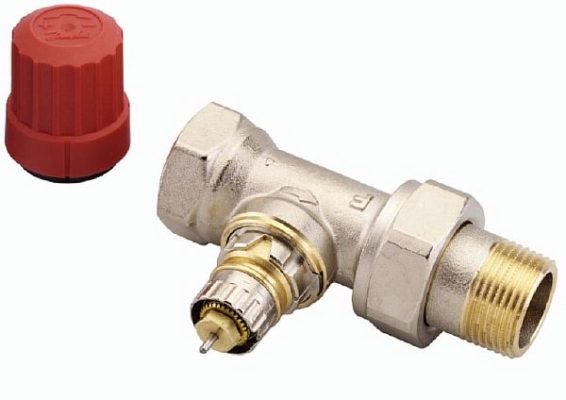

Хидравличното устройство се състои от два основни компонента: вентил и термостатична глава. Вентилът е метален прът (стебло) с конична затваряща чаша в долния край.

Горната част на пружинния прът се поставя в меха (гофрирана капсула, съдържаща течно или газообразно вещество) на термостатичната глава. Капакът на термостата се завинтва отгоре и служи и като копче за регулиране на температурата.

Завъртането на дръжката създава определена сила във възвратната пружина. Заключващата чашка на стеблото виси на определено разстояние от седалката на клапана (отвора на клапана). Разширителят в меха променя обема си в зависимост от промените в температурата в помещението, упражнявайки натиск върху стеблото в едната или другата посока.

По този начин механизмът за регулиране на клапана работи и температурата на отопление на радиатора остава стабилна на дадено ниво.

Видове

На пазара за водопроводни инсталации се предлагат термостатични радиаторни вентили с различни конструкции. Термостатите могат да бъдат категоризирани по предназначение, дизайн, отоплителна система, вид материал на меховете, вид управление и материал.

Цел

Устройствата са:

1. Смесване – смесване на два потока охлаждаща течност с различна температура;
2. Разделяне – насочване на охлаждащата течност по различни потоци;
3. Превключване – променя посоката на потоците.

Вид изпълнение

Дизайнът на термоглавата съответства на всеки тип монтаж. Устройствата се класифицират според тази характеристика като:

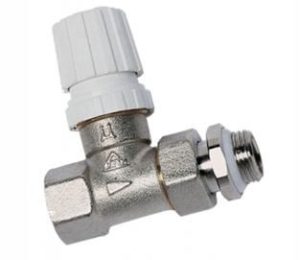

• прави клапани за монтаж на тръби, успоредни на пода;

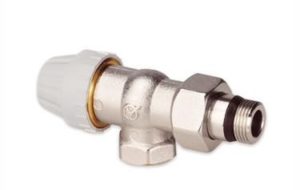

• Аксиалните термостати се монтират на тръби, излизащи от стената;

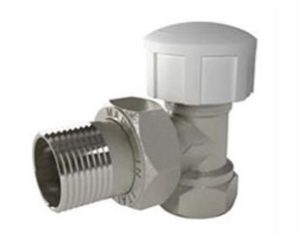

• ъгловите устройства са монтирани върху тръби, перпендикулярни на пода;

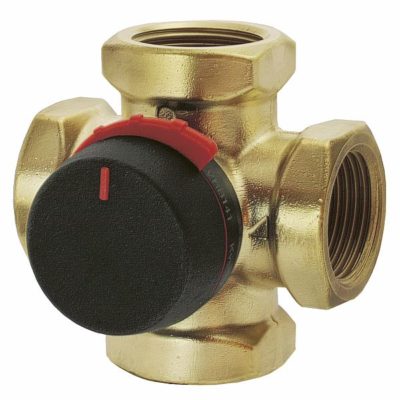

• Трипътните термостатични глави се използват за смесване на топла вода с основния поток на охлаждащата течност;

Отоплителна система

Термостатите се предлагат в модели за два вида системи за свързване на радиатори: еднотръбни и двутръбни системи. Еднотръбната система е последователно свързване на отоплителни устройства.

При двутръбна система всеки радиатор е независим, със собствено подаване и връщане на охлаждащата течност. Как да се монтират термостати и на двете системи ще бъде обсъдено по-долу.

Вид вещество в меха

Термостатите се произвеждат с три вида разширителни вентили. Въз основа на тази характеристика устройствата се класифицират като:

1. Газ;
2. Течност;
3. Парафин.

Най-надеждни и издръжливи са клапаните с газови мехове. В долната част на стълбицата за качество са устройства с парафинови нагревателни елементи. Течните клапани заемат средно място в тази класация.

Контрол

Според метода на управление, термичните глави се разделят на устройства:

• механичен;
• автоматичен;
• електронен;
• с дистанционен температурен сензор.

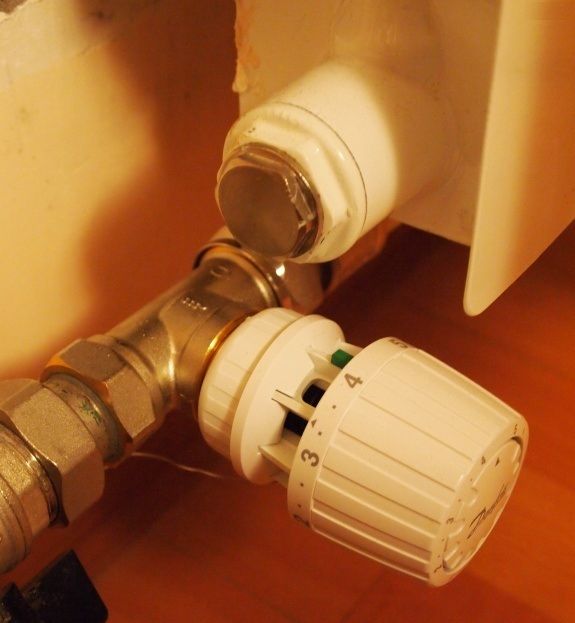

Механични

Този тип устройство може да се нарече термостат, макар и с претенция. Принципът на действие на ръчния термостат е подобен на този на обикновен кран. Главата, въртяща се по резбата на вентила, движи стеблото нагоре или надолу.

Това позволява ръчно регулиране на дебита на охлаждащата течност, влизаща в радиатора. За разлика от вентила, термостатичният вентил регулира плавно отвора на вентила, което позволява изключително прецизни настройки.

Автоматично

Това е най-разпространеният и популярен тип термоклапан; принципът му на действие и конструкция са описани по-горе. Контролът на температурата се постига чрез промяна на обема на меховете, синхронизирано с движението на стеблото.

По-долу са характеристиките на автоматичните термични глави с мехове, пълни с газ, течност и парафин.

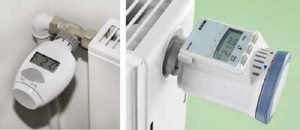

Електронни

Поради специфичния дизайн, електронните термостатични глави са значително по-големи от своите аналози. Електронното устройство се захранва от две батерии.

Микропроцесор контролира движението на стеблото на вентила, изпращайки команди към микромотор. В корпуса на термостатичната глава е вграден течнокристален дисплей (LCD), показващ множество допълнителни данни.

Главата функционира и като програматор. С помощта на софтуера можете да зададете температурните настройки на отоплителните устройства по час, час от деня, ден от седмицата и месец.

Например, когато един дом е празен през деня, е икономично да се понижи вътрешната температура, както и през нощта. Същото важи и когато жителите са на почивка в продължение на няколко дни.

С дистанционен температурен сензор

Термостатичен вентил с дистанционен температурен сензор е полезен, когато е необходимо да се измери температурата на въздуха в определена зона на помещението, например за специфични лехи в оранжерия или сушилня в работилница. Самият сензор представлява капсула, пълна с течност с висок коефициент на разширение.

Сензорът е свързан с термоглава чрез капилярна тръба. При нагряване, течността в тръбата притиска стеблото на клапана, прекъсвайки потока на охлаждащата течност към радиатора. При охлаждане, течността се изтегля и стеблото се повдига.

Материал на производство

Регулиращите вентили за радиатори са изработени от устойчиви на корозия метали. Термостатите са изработени от неръждаема стомана, бронз и месинг с поцинковано хромирано и никелово покритие.

Вентилите от неръждаема стомана са най-скъпите артикули. Месинговите и бронзовите вентили са най-разпространени на пазара.

Монтаж на термостатичен вентил за еднотръбна система

Еднотръбната отоплителна система може да се разглежда като низ от обекти, нанизани заедно. Топлоносителят тече от един радиатор към друг през една тръба. Топлата вода влиза в радиатора през горния отвор и излиза през долния изход.

Може да се предположи, че температурата на нагряване на последния отоплителен уред ще бъде много по-ниска от тази на първия радиатор в отоплителната верига. За да се избегнат значителни загуби на топлина при всеки следващ отоплителен уред, подаващата и връщащата тръба преди радиатора се свързват с джъмпер, който действа като байпас.

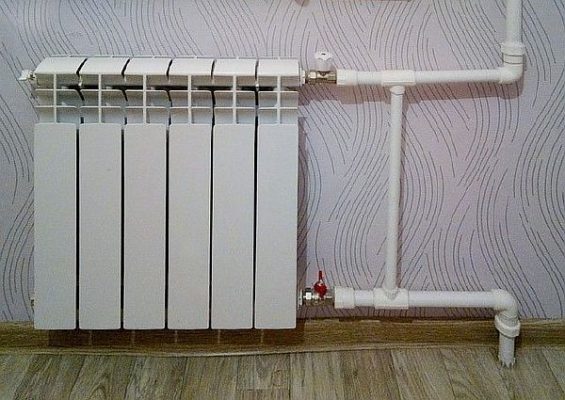

Когато термичният вентил напълно блокира потока на охлаждащата течност, горещата вода започва да циркулира през джъмпера, без да губи топлинна енергия.

Монтаж на термовентил в еднотръбна система

Това се случва по следния начин:

1. Водата се източва от системата.
2. Горната захранваща тръба се нарязва с кислородно-ацетиленова горелка или ъглошлайф до размера на вградения термостатичен блок.
3. На останалата тръба от радиатора се нарязва резба и термостатът се завинтва, като се използва фум лента или ленени влакна като уплътнител.
4. От другата страна, върху нарязаната резба се завинтва „американка“ (фитинг с муфа и съединителна гайка), като се запечатват връзките с намотка от лен.
5. Холендровата гайка се завинтва към изхода на термостатичния вентил.
6. Ако няма джъмпер, той се реже между тръбите с кислородно-ацетиленова горелка, като за тази цел се използва тръбна секция с малък диаметър.
7. Отворете крана на щранга и проверете херметичността на връзките на радиаторния блок.

Монтаж на термостатичен вентил в двутръбна система

В двутръбните системи всеки радиатор е независимо свързан към щранга. Отоплителните уреди са свързани към подаващите и връщащите тръби.

Термостатичните вентили се монтират по същия начин, както при еднотръбните отоплителни системи, с единствената разлика, че няма джъмпери. Инсталирането на байпас е безсмислено и невъзможно.

Корекция

Има сравнително лесен начин за регулиране и настройване на термостатичен радиаторен вентил с помощта на стаен термометър. Преди да настроите устройството, трябва да знаете точно каква трябва да бъде комфортната стайна температура. Да кажем, че е 22 градуса. Следвайте тези стъпки:

• с отворен клапан, запишете показанията на стайния термометър;
• Термостатът е напълно затворен и се очаква температурата на термометъра да достигне 22 градуса;
• капачката-дръжка се отстранява от вентила и се поставя обратно, така че маркировката да съответства на напълно отвореното положение на термостата;
• Чрез постепенно отваряне на отвора за преминаване във вентила, охлаждащата течност се впуска в радиатора и корпусът на термостата се затопля.

Това завършва настройката на термостата.

Препоръки за работа

Експертите съветват:

• посоката на движение на водата трябва да съвпада със стрелката на тялото на устройството;
• Ако се появят течове във връзките, радиаторният блок се разглобява и сглобява отново с ново уплътнение;
• след определен период от време проверете правилността на настройките на термостатичния вентил;
• трябва да се уверите, че термостатната глава не е засенчена от мебели;
• термостатът не трябва да бъде изложен на пряка слънчева светлина;
• при проветряване на помещението вентилът е затворен;
• Преди отоплителния сезон термостатите трябва да са в отворено положение, за да се предотврати залепването на чашката на стеблото към седалката на клапана;
• Термоглавата трябва да се поддържа чиста и суха.

Често срещани грешки

Термостатичната глава трябва да е в свободен контакт с въздуха в помещението и да реагира точно на промените в температурата. При инсталиране на термостат често се допускат следните грешки.

1. Главата на контролния вентил е монтирана вертикално. Това ще доведе до обдухване на чувствителните мехове от нагрят въздух от захранващата тръба, което няма да съответства на действителната температура в цялото помещение.
2. Устройството е монтирано от противоположната страна на потока. Стрелка на корпуса на всеки термостат показва посоката на потока на охлаждащата течност.
3. Не запушвайте термостатичния вентил с мебели или други предмети. Устройството трябва да има свободен достъп до въздух.
4. Устройството не трябва да се инсталира така, че да е под широк перваз на прозореца или в каквато и да е ниша.

Грешки при монтажа на термостатичния вентил водят до излагане на устройството на повишена околна температура в помещението. Това води до неправилна работа на температурния сензор, което от своя страна създава дискомфорт в помещението.

Характеристики на селекцията

При избора на модел термостатичен вентил за отоплителен радиатор се вземат предвид следните характеристики.

Материал

Термостатите с корпуси от неръждаема стомана се считат за най-добрите устройства. Те обаче са и най-скъпите.

Когато избирате по-евтини продукти от месинг и бронз с поцинковане, трябва да избирате от реномирани производители.

Метод на изпълнение

В зависимост от начина на свързване на радиатора се избира правоъгълно, аксиално или ъглово устройство. Това беше обсъдено подробно по-горе. За сложни свързващи възли се използват 3-пътни вентили.

Когато купувате устройство, трябва да се уверите, че термоклапанът е проектиран за свързване към еднотръбна или двутръбна отоплителна система.

Тип сензор

Газовите сензори са най-популярни, следвани от устройствата на течна основа.

Списъкът завършва с парафинови сензори за температура.

Заключение

Инсталирането на термостатични вентили несъмнено ще доведе до значителни икономии на енергия при отопление на дома ви. Освен че ще намали разходите ви, домът ви винаги ще остане комфортен.

Колкото по-голяма е площта на къщата или апартамента, толкова по-изгодно е да се използва термостатично оборудване за отопление на радиатори.
