Правим вентилация в частна къща със собствените си ръце

Вентилационната система се разработва по време на фазата на проектиране на частен дом. Необходимо е да се вземат предвид дебитът на въздуха и изискванията за вентилация за различните помещения. Приоритет система за захранване и изпускане.

Ако в стара жилищна сграда липсва вентилация, трябва да се монтират захранващи и изпускателни агрегати. Проектът на вентилационната система се разработва, като се вземат предвид стандартите на SNiP за всяка стая.

В тази статия ще научим за видовете и схемите на вентилация, характеристиките на вентилацията на различни помещения (баня, тоалетна, кухня, таванско помещение, мазе и др.), ще ви преведем стъпка по стъпка през процеса на инсталиране на абсорбатор и изпускателна тръба, както и как сами да настроите система за подаване и изпускане на въздух.

Препоръчваме ви да прочетете инструкциите как да го направите. вентилация за газов котел в частна къща.

Дебит на въздуха

Обемът на въздухообмена в жилищните помещения се регулира от регулаторни документи: СНиП 41-01-2003И СП 60.13330.2010.

В зависимост от предназначението, за всяка стая се определя честотата на подмяна на общия обем въздух за единица време.

Скоростта на множимост на час:

• кухня – 12;
• дневни – 1;
• помощни помещения – 0,2.

Препоръчителен обем на въздухообмен на 1 м3² площ

ГОСТ 30494-2011 регулира нивата на въглероден диоксид за нормално човешко обитаване в помещение. Нива на CO₂/1 м³ въздухът трябва да бъде 400-600 ppm.

Видове вентилационни системи

В частна жилищна сграда можете сами да настроите три вида вентилация за обмен на въздух: естествена, принудителна и смесена.

Преди къщите са били строени без вентилационни системи. Обменът на въздух се е осъществявал чрез естествена вентилация през специални отвори в дървени прозорци и врати, както и през отвор над газовата печка на стената на кухнята.

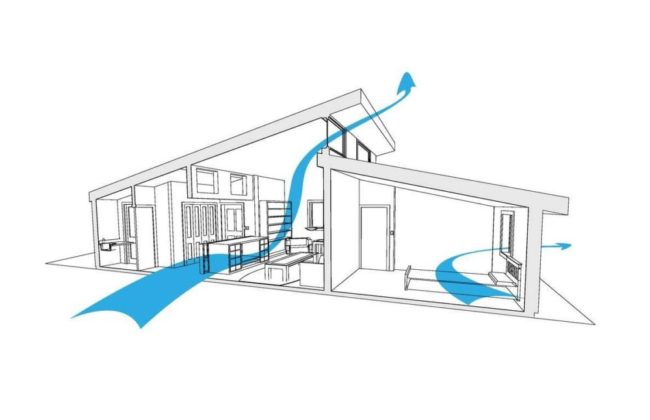

Сега се монтират захранващи и изпускателни клапани. Естествената вентилация работи просто: хладен, свеж въздух постъпва от улицата в долната част на стената, а топъл, застоял въздух се изхвърля през изпускателен отвор под тавана.

Естествената вентилация е премахната в съвременното жилищно строителство от 2004 г. Частните домове са проектирани със системи за принудително подаване на въздух. Обменът на въздух се постига чрез механично нагнетяване на въздушния поток с помощта на вентилатори. Тези вентилатори се движат по предварително определен модел в рамките на определен обем.

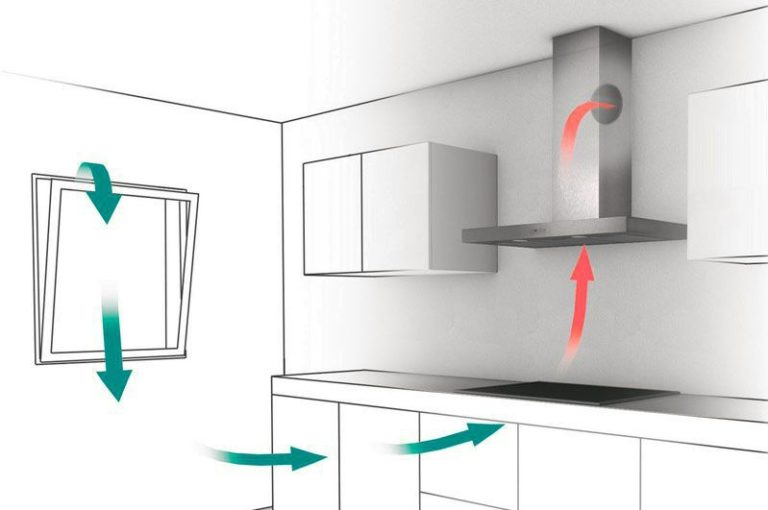

Смесената вентилация е система с вентилатор от страната на подаване или изпускане. Единият въздушен поток е принудителен, а другият е с естествена циркулация.

Тази опция е често срещана, когато възникне въпросът как да се монтира абсорбатор в стара къща. Естественият прием на въздух се осигурява през прозорци или вентилационен отвор. Механичното отвеждане на въздуха се осигурява чрез кухненски абсорбатор над печката или вентилатор на прозореца.

Вентилационни схеми

В зависимост от общия проект, вентилацията може да бъде с канали или без канали. За да инсталирате сами система с канали, ще трябва да инсталирате въздуховоди във всяка стая на къщата.

Безканалната система е по-проста и по-евтина, но по-неефективна. Тя елиминира въздуховоди и изисква захранващи и изпускателни агрегати.

Разберете как инсталирайте захранващ клапан в стената — последователност на монтаж, грешки при монтажа, отговори на въпроси.

Въз основа на принципа на движение на въздушния поток Има 3 различни схеми:

1. Подаващ въздух. Въздухът се засмуква естествено или механично от улицата в частна жилищна сграда чрез вентилационни отвори за подаване на въздух.

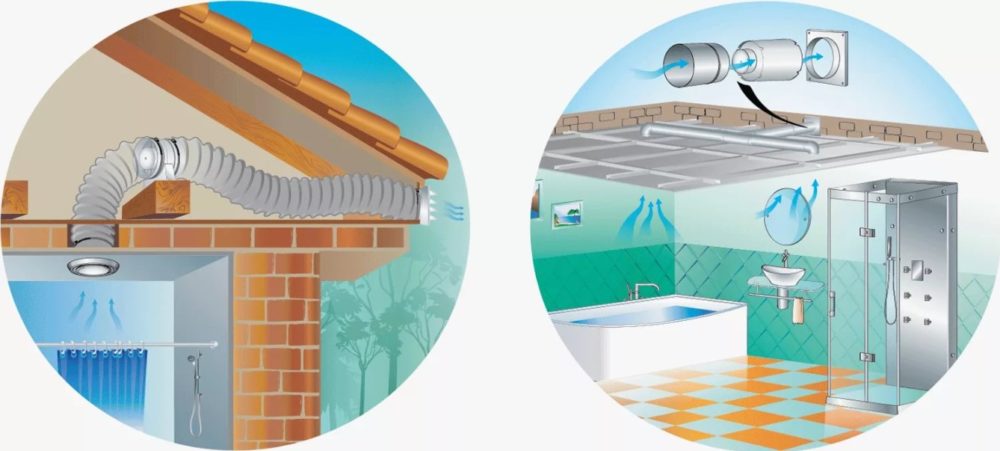

2. Изпускателна система. Въздухът се отвежда естествено или механично от къщата навън през изпускателни отвори.

3. Подаване и изпускане на въздух. Една единствена система за подаване или изпускане на въздух не работи. За да се осигури правилен обмен на въздух в дома, трябва да се осигурят едновременно подаване и изпускане на въздух. Това е принципът, на който е базирана системата за подаване и изпускане на въздух.

Съвременните къщи са проектирани с ефективна система за принудително подаване и изпускане на въздух.

Характеристики на вентилацията на различни помещения

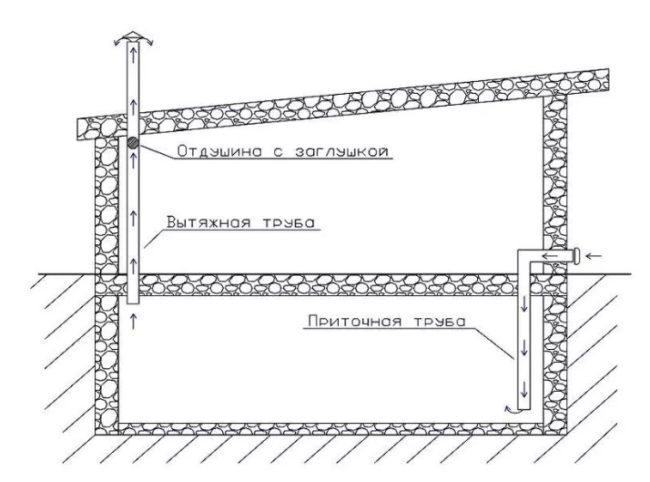

Съществува и четвърти вид вентилация – подова вентилация. Този дизайн е подходящ за частна къща без мазе, с лентов фундамент и построена върху място с влажна почва.

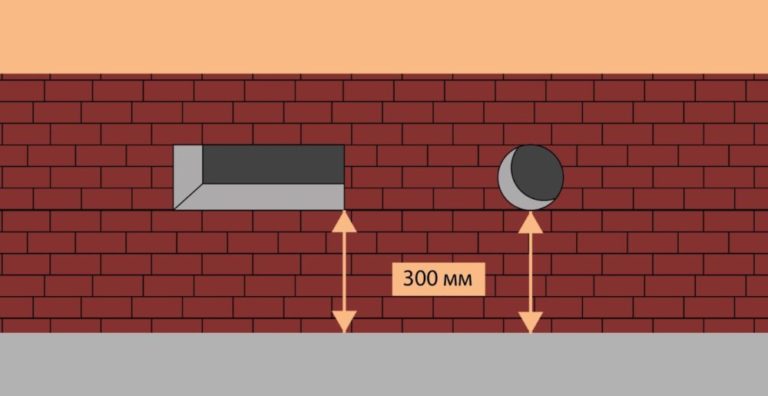

За да се предотврати гниенето на пода от влага, в бетонната лента се оставят вентилационни отвори. Отворите са разположени на повече от 30 см над нивото на земята. За да се намалят загубите на топлина през зимата, вентилационните отвори се затварят.

Поетапно инсталиране на абсорбатор и вентилационна тръба

Вентилацията е по-удобно да се инсталира по време на строителната фаза на сградата, поради необходимостта от създаване на проходи през стени и тавани. Инженерната система е включена в проектирането на нов дом.

Старите частни сгради някога са били строени без вентилация. Най-разпространеният е бил комин през стената в кухнята с газов котлон.

Естествената вентилация е недостатъчна за обмен на въздух в модерна жилищна сграда с баня. За да решим този проблем, ще разгледаме един вариант за осигуряване на вентилация в съществуващ дом чрез инсталиране на абсорбатор в кухнята и отпадъчна тръба в банята със собствените си ръце:

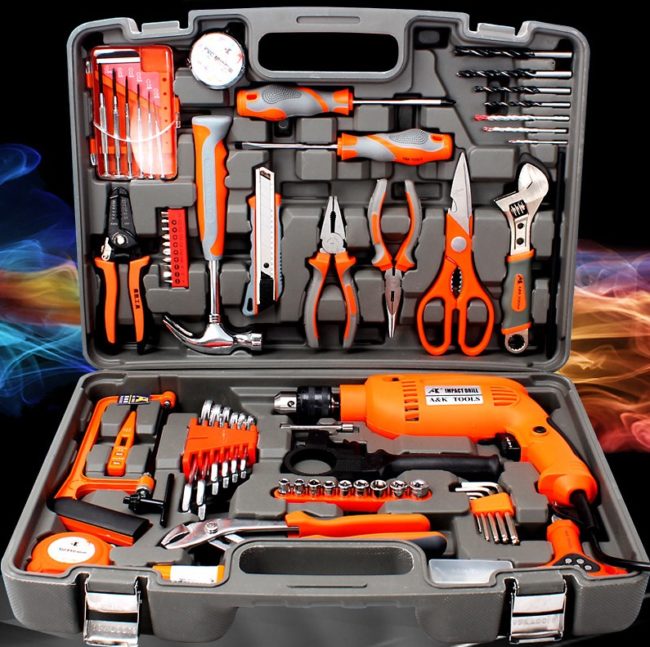

1. За да инсталирате комуналните линии, подгответе необходимите ВиК инструменти. Ще ви трябват прободен трион, електрическа бормашина, отвертки и клещи. Ще ви трябват също нивелир, ролетка, чук и длето. Обмислете точния списък с инструменти въз основа на материала на стените и таваните, където ще пробивате отворите за въздуховодите.

2. Подгответе въздуховоди, използвайки пластмасова тръба с диаметър 125 мм. За кухненския абсорбатор използвайте специални бели вентилационни канали. Те са огнеупорни в сравнение със сивите водопроводни тръби, което е важно за монтаж над печката.

Щанга за отпадъчни води в банята не е изложен на високи температури или открит пламък. Сивата водопроводна тръба е подходяща за канализационна вентилация.

Тествайте огнеустойчивостта им, като запалите две парчета от материала с газова горелка. Пръстенът на белия въздуховод се топи, но изгасва. Секцията от сивата водопроводна тръба се топи и изгаря.

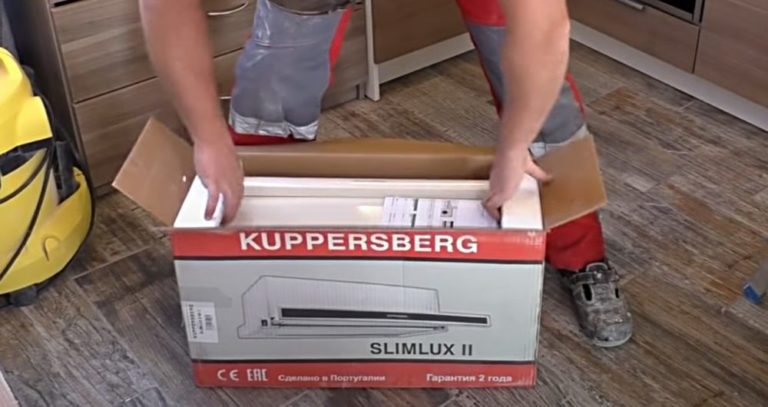

3. Подгответе кухненския абсорбатор. Прочетете инструкциите за монтаж и експлоатация на производителя. За да свържете абсорбатора към комуналната система на частен дом, подгответе вентил, фитинги, скоби и пяна за уплътняване на пролуките в отворите на стената.

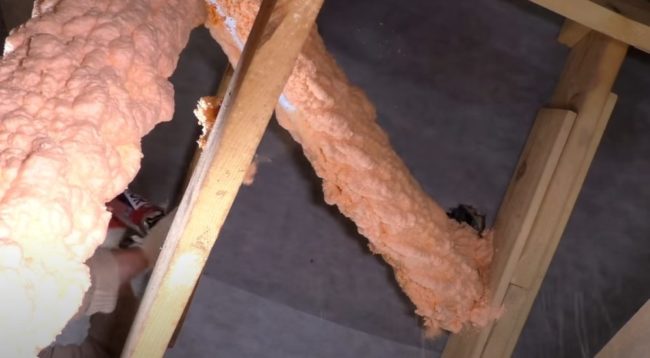

За да изолирате изхода на каналите на тавана, използвайте спрей топлоизолация в кутии.

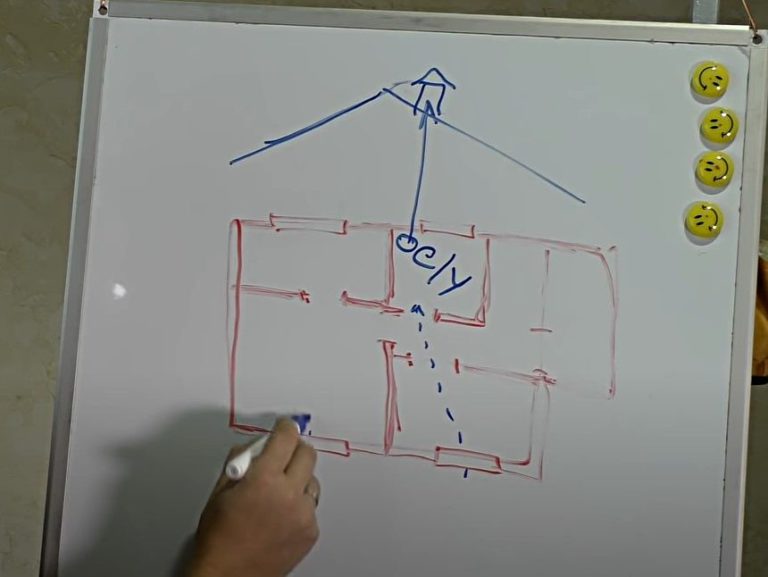

4. Начертайте план на къщата си на лист хартия. Създайте удобно разположение на изпускателните канали в кухнята и банята. Наличието на чертеж под ръка ще улесни монтажа.

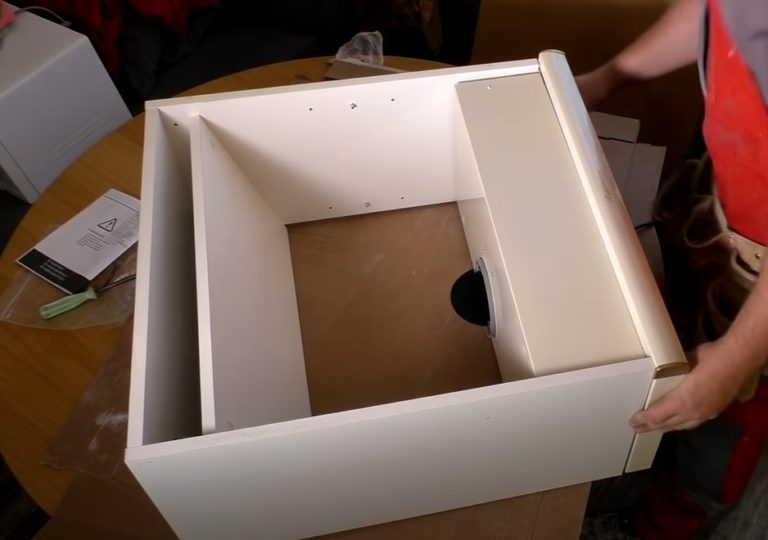

5. В кухнята свалете шкафа над печката, където планирате да монтирате абсорбатора. Свалете вратата с пантите ѝ и дъното на шкафа. Тествайте аспиратора на дъното на шкафа. Уверете се, че размерите съвпадат и че няма други части, които да пречат на монтажа.

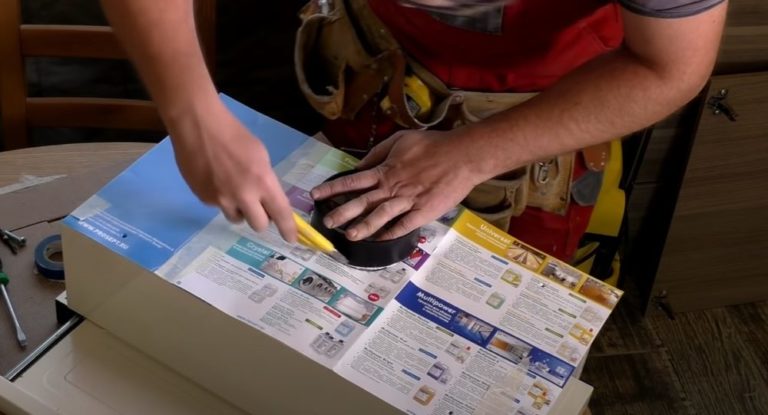

6. Използвайте разгънати страници от вестник или списание, за да направите шаблон за маркиране на местата за канала и винтовете. Поставете хартията на дъното на абсорбатора. Използвайте нож, за да изрежете голям отвор за канала. Използвайте молив, за да пробиете дупки на местата за монтажните винтове.

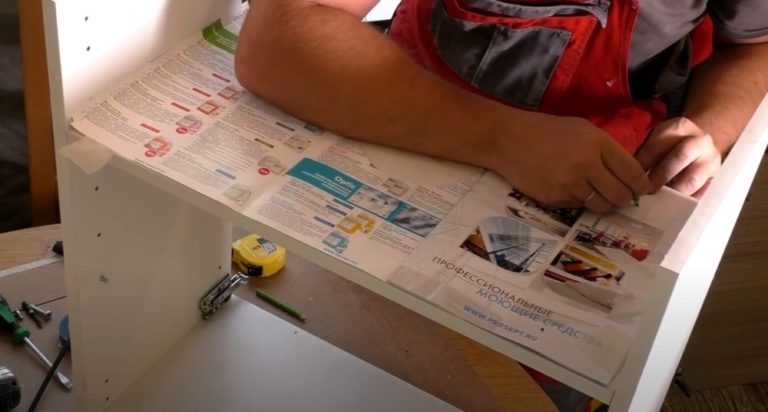

7. Използвайте демонтираната основа на шкафа, за да направите рафт. Използвайте шаблона, за да маркирате отворите за канала и винтовете.

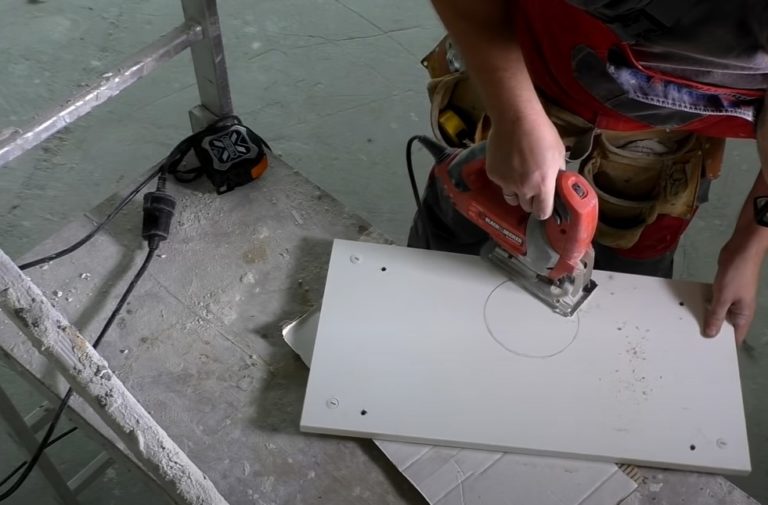

8. Използвайте бормашина, за да пробиете отвори за винтовете в рафта. Използвайте свредло за дърво или метал. Направете малък отвор по ръба на маркировките на канала за острието на прободния трион. Изрежете голям кръг по контура.

Проверете тръбата, за да се уверите, че преминава свободно през отвора. Освен това, маркирайте голям кръг с помощта на шаблона и го изрежете в покрива на шкафа за изхода на въздуховода.

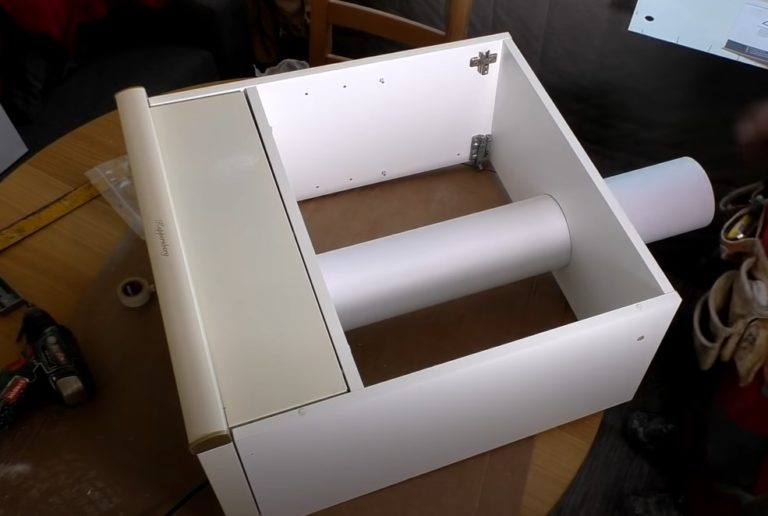

9. Монтирайте абсорбатора и рафта в корпуса на шкафа. Закрепете частите с винтове. Поставете тръбата през подготвените отвори и я свържете към изхода за отвеждане на въздуха на абсорбатора.

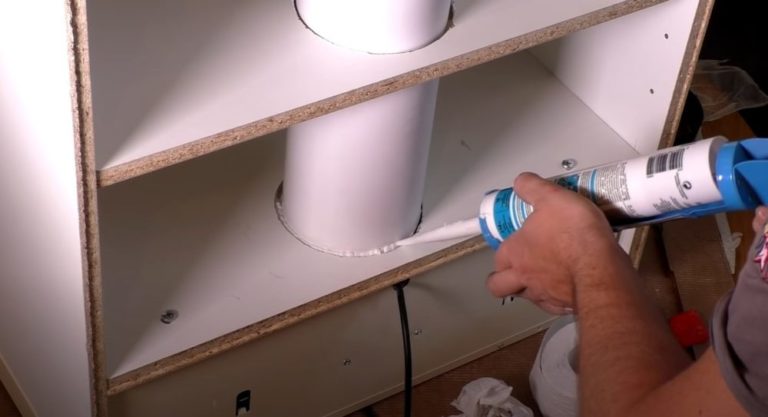

10. За да предотвратите шума от абсорбатора, намалете вибрациите във въздуховодите. Запечатайте с уплътнител пролуките, където въздуховодите преминават през отворите в рафта на шкафа и тавана.

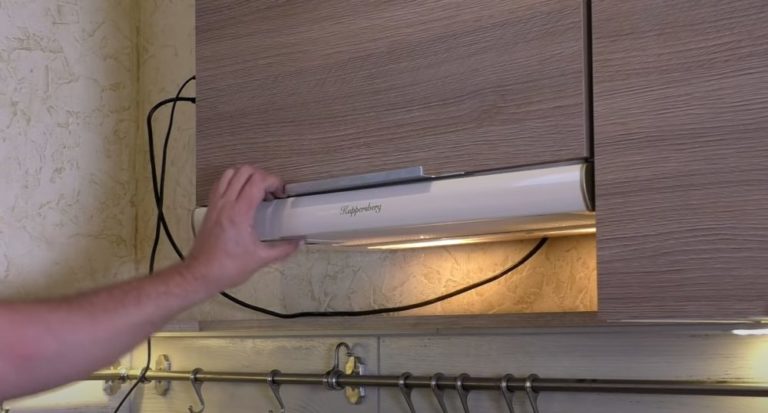

11. Монтирайте вратата на шкафа. Окачете кухненския шкаф на подходящото му място над печката. Включете абсорбатора в контакта и го тествайте.

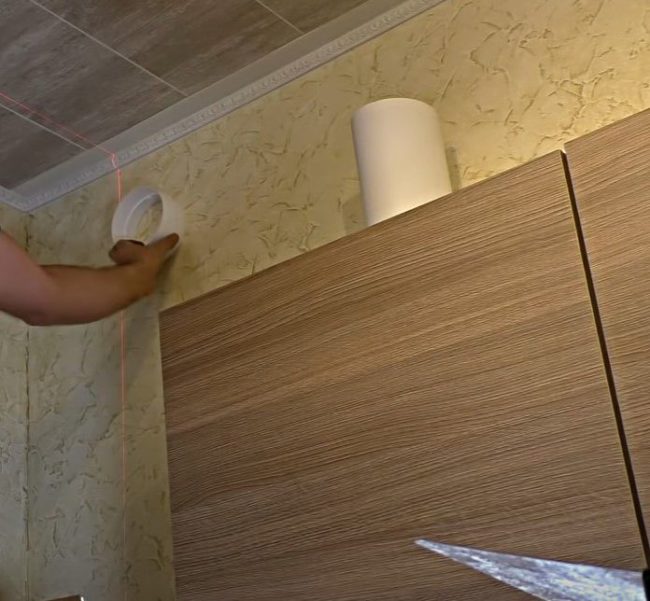

12. За да сте сигурни, че вашата самостоятелна вентилационна система в частен дом ще извежда застоялия въздух навън, монтирайте изпускателен канал над гардероба, близо до тавана. Маркирайте отвор на стената за изхода на въздуховода към банята, откъдето той и отводнителната тръба ще бъдат изведени през тавана навън.

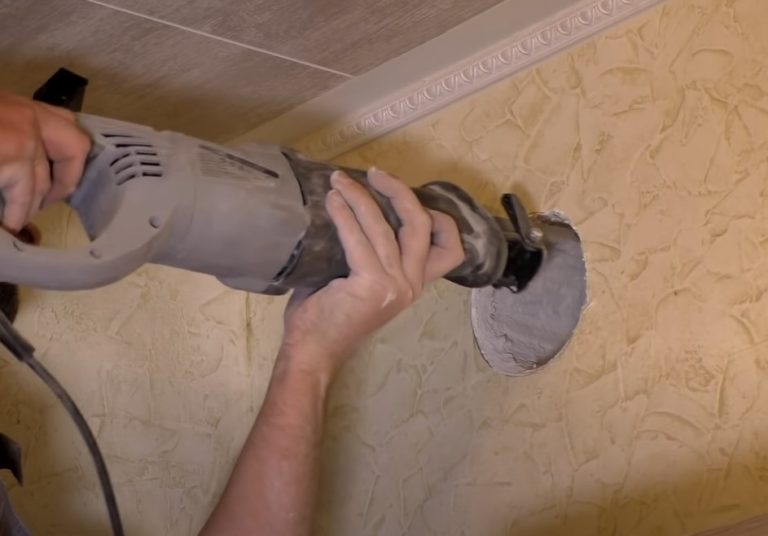

13. Пробийте отвор в стената, използвайки маркировките. Изберете метода въз основа на материала на вътрешната преграда. Пробийте отвора с бормашина. Използвайте перфоратор, електрическа бормашина или чук и дълго длето.

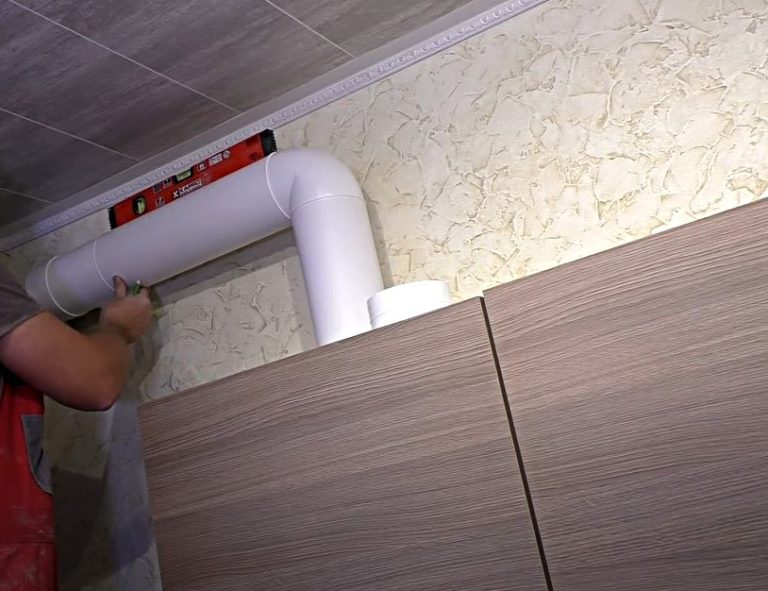

14. Съгласно схемата за вентилация, сглобете въздуховода от фитингите. Свържете единия край към изхода на абсорбатора и прекарайте другия край през отвора в стената, като използвате страничния тройник. Запечатайте пролуките с уплътнител.

Монтирайте вентилационен отвор на останалия централен изход на тройника в кухнята. Механизмът ще затваря отвора, когато абсорбаторът е включен, и ще го отваря, когато вентилаторът на абсорбатора е изключен.

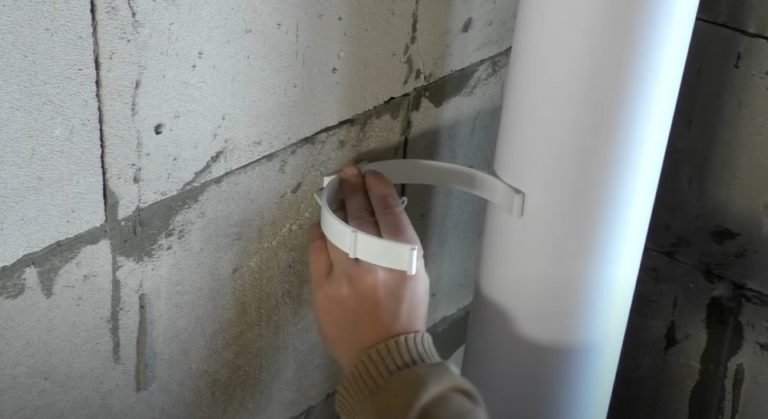

15. В банята свържете изпускателния канал към вентилационния щранг с помощта на адаптер. Закрепете общата тръба към стената със скоби. Прекарайте канала през тавана на тавана, откъдето можете да създадете изход към покрива с помощта на проход.

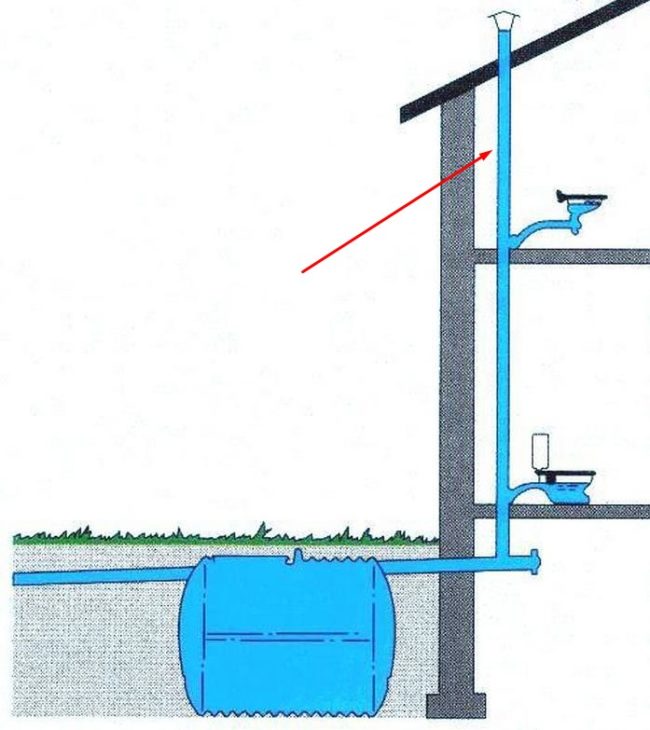

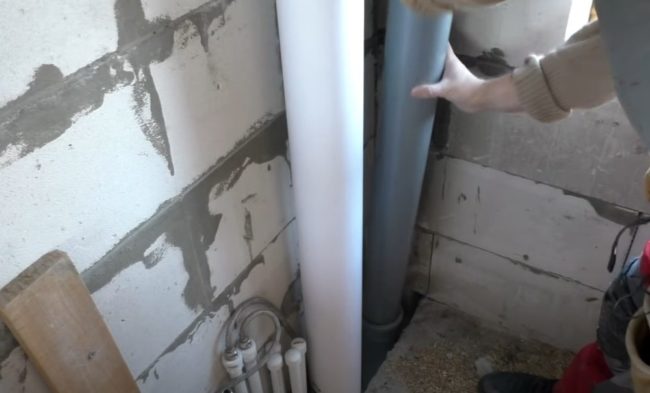

16. Поставете канализационна тръба в банята до вентилационния канал. Монтирайте я на канализационния щранг и я прекарайте през пода до тавана, където евентуално ще излезе през отвор на покрива.

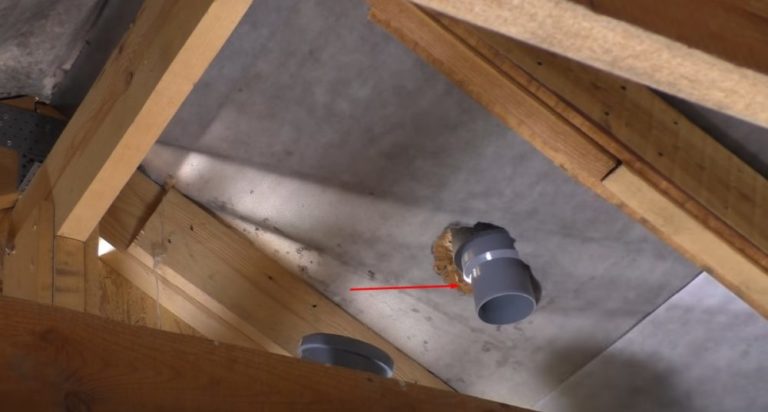

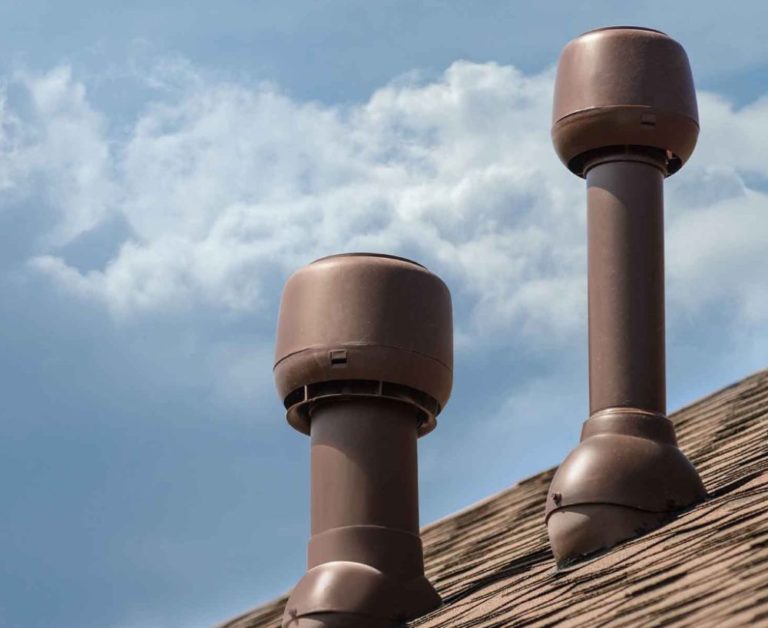

17. Маркирайте отвори на покрива, подравнени с двата щранга, от страната на тавана. Изрежете покривния материал между обшивните дъски. Прикрепете проходните отвори с тръбата и дефлектора към покрива.

Донесете адаптерите на тавана и свържете към тях белия вентилационен щранг и сивата отводнителна тръба.

18. През зимата температурните разлики в таванските канали могат да причинят кондензация, която може да се превърне в лед. За да осигурите правилната работа на вентилационната система, изолирайте вентилационните канали с изолация, нанасяна чрез пръскане, от кутии.

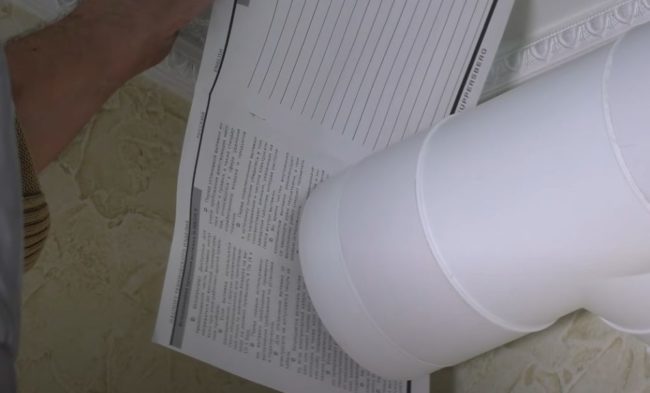

19. Тествайте домашно приготвената си вентилационна система с изключен абсорбатор. Поставете лист хартия върху вентилационния отвор на тавана на кухнята. Той трябва да залепне за отвора.

Когато включите абсорбатора, клапата ще затвори. Въздухът ще бъде изпуснат през абсорбатора на уреда.

Можете да проверите как въздухът се изпуска навън, като се качите на покрива. Можете да усетите излизащия въздух през вентилационните отвори във въздуховодите с ръце или като наклоните лист хартия към тях.

Направи си сам подреждане на притока

Домашно направен, работещ абсорбатор в частен дом няма да осигури необходимия обмен на въздух без подаване на въздух. Можете да осигурите свеж въздух отвън, като инсталирате допълнителни устройства за подаване на въздух.

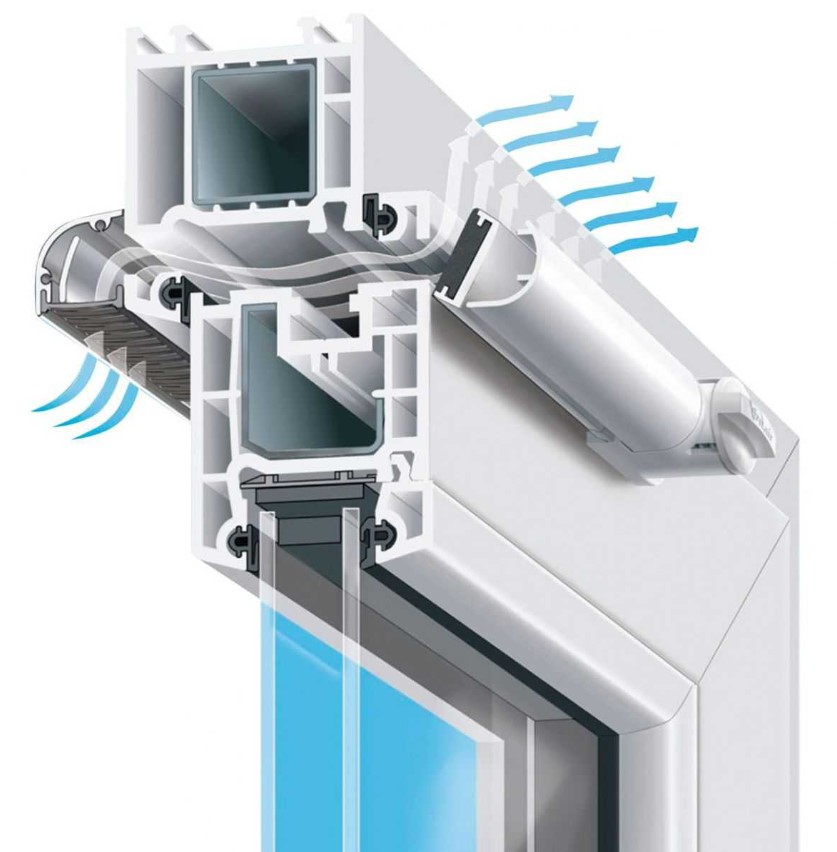

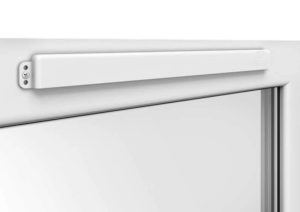

Лесно е да осигурите вентилация със свеж въздух във всяка стая на частен дом, като сами инсталирате вентилационни отвори на прозорци. Има два вида клапани:

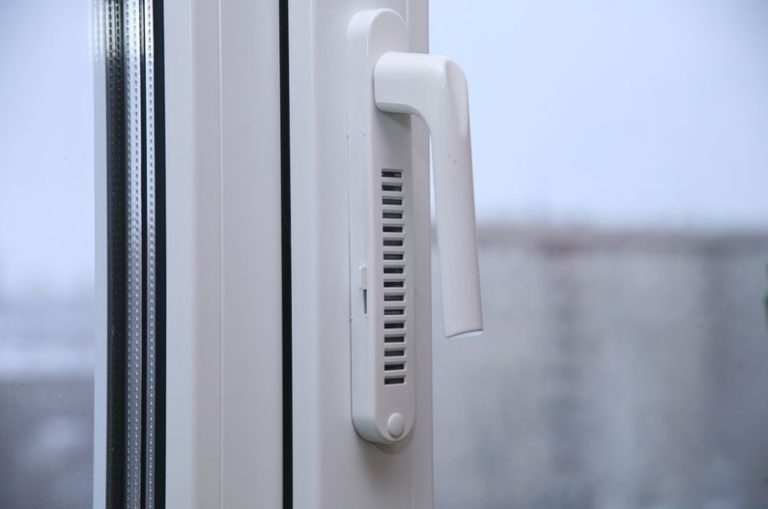

Когато сами ремонтирате частен дом и монтирате нови PVC прозорци, поръчайте ги с включени вентилационни отвори. Отварящите се рамки на прозорците са фабрично оборудвани с дръжка и вентилационен отвор.

Вентилационните отвори на прозорците имат ограничена производителност и са подходящи за малки помещения. За по-голям частен дом е необходимо да се обмислят други методи за правилно проветряване на въздуха самостоятелно, увеличавайки въздушния поток.

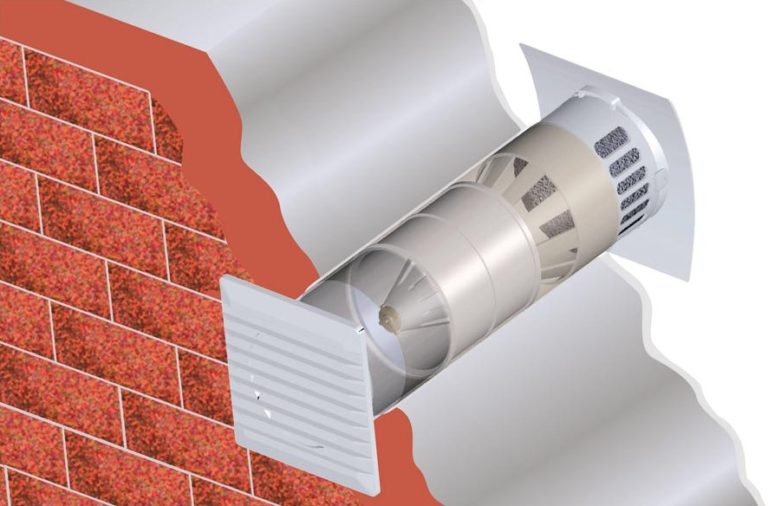

Евтин и лесен вариант е да се монтира стенен вентилационен отвор през проходен отвор. Евтините устройства са оборудвани с амортисьор. Предлагат се многофункционални модели с филтър, нагревател и вентилатор.

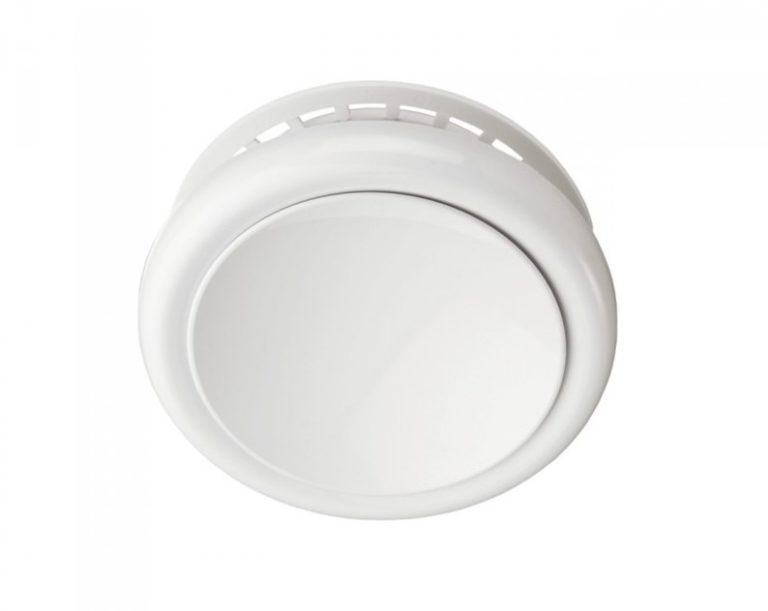

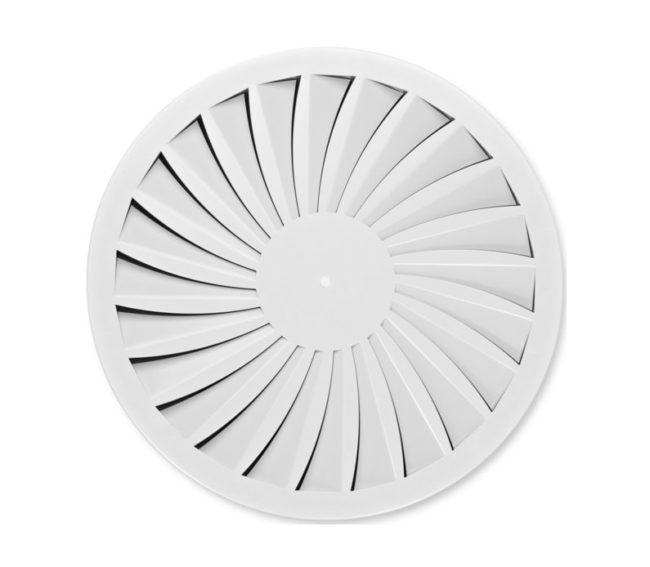

Можете да създадете евтина система за приточна вентилация, като сами инсталирате дифузьор в отвора в стената на всяка стая във вашия частен дом.

Най-простият механизъм наподобява вентилационна решетка, но допълнително има камера за статично налягане, работно колело и лопатки за по-добро разпределение на входящите потоци.

Вместо дифузер, можете да инсталирате вентили за подаване на въздух във всяка стая на вашия дом. Тези устройства са оборудвани с дисков вентилен механизъм за регулиране на въздушния поток.

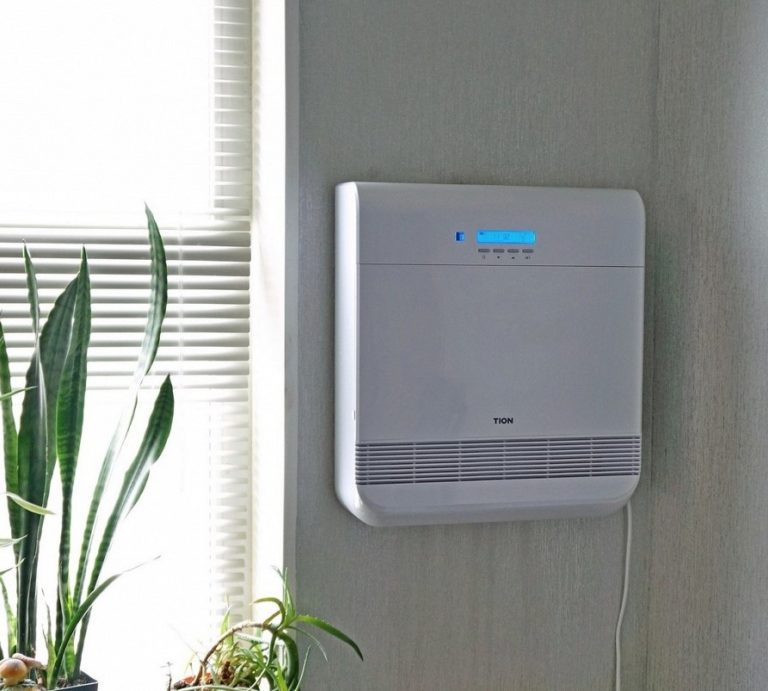

Инсталирането на бризър в частен дом е по-скъпо, но по-ефективно. Тези многофункционални устройства пречистват входящия въздух, го нагряват, овлажняват и го нагнетяват под налягане с вентилатор.

Направи си сам монтаж на система за захранване и изпускане

В частен дом, захранващата и изпускателната вентилация е необходима за всяка стая без изключение. Въпреки ниската цена на простите клапани, инсталирането на захранващи и изпускателни устройства във всяка стая е трудно.

Не е гарантирано, че домашно изградена система за комунални услуги ще осигури на жилищната сграда необходимите скорости на обмен на въздух. По-ефективен начин за вентилация на дома е инсталирането на агрегат за рекуперация на топлина. Този агрегат обработва както подавания, така и отвеждания въздух.

Какво е рекуперация на въздух? във вентилацията - принципи и схема на работа, видове, как да я инсталирате сами.

В зависимост от модела, те разполагат с функции за отопление, охлаждане, овлажняване или обезвлажняване. Агрегатите за рекуперация на топлина са оборудвани с филтри, вентилатори и автоматичен контролер.

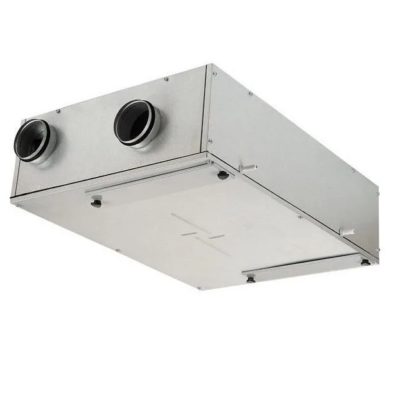

За една стая можете сами да инсталирате едноблоков рекуператор. Компактен домашен рекуператор е проектиран за среден капацитет от 100 м3.³/час.

Това обаче няма да реши проблема с вентилацията на цялата къща. Инсталирането на единичен модул във всяка стая е скъпо, дори ако го направите сами, без да наемате външни специалисти.

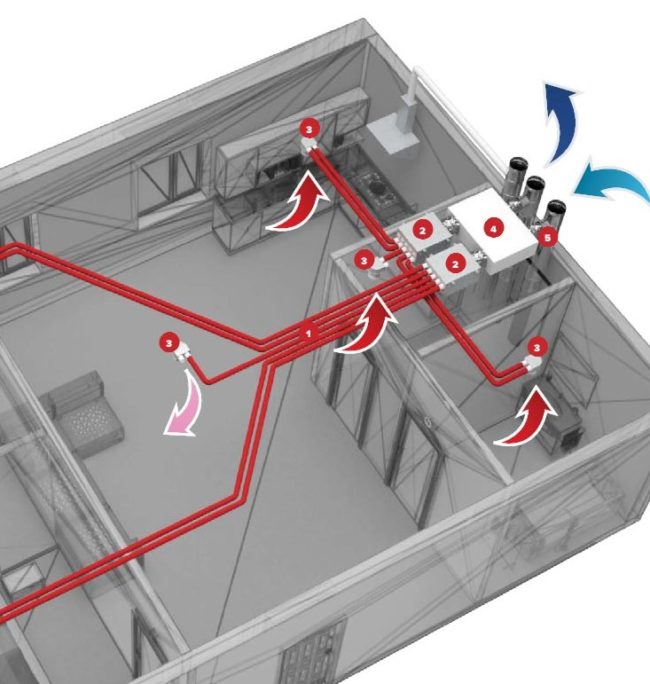

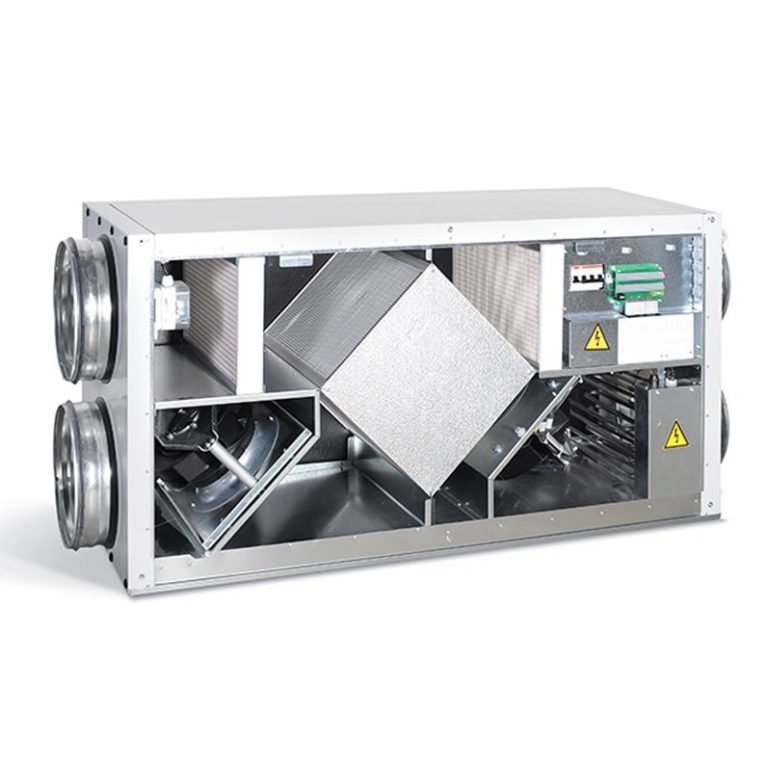

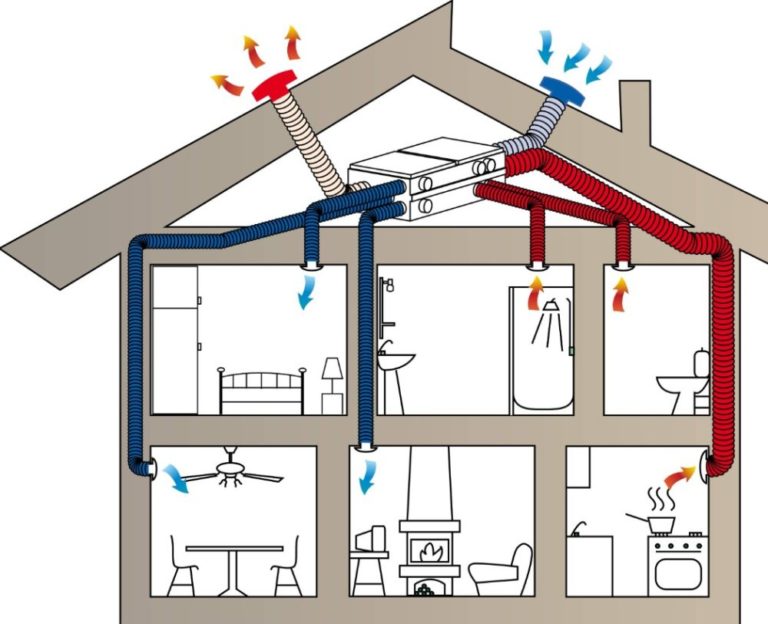

Цялостната система за подаване и изпускане на въздух е по-рентабилно реализирана чрез инсталиране на агрегат за рекуперация на топлина за цялата къща. За мощно оборудване е необходимо отделно помещение. Подходящо е изолирано таванско помещение.

Този вариант е идеален, когато под къщата има мазе или изба. Съвременните частни апартаменти често са проектирани с гараж, сауна или басейн. Инсталирането на устройство за рекуперация на топлина решава проблема с вентилацията за всяка стая.

От оборудването до всяка стая са монтирани захранващи и изпускателни канали. Захранващите канали са разположени отдолу, а изпускателните - отгоре. Рекуператорът е оборудван със заглушител, за да се предотврати разпространението на звука от вентилатора в цялата къща.
